隔膜跳汰机

作者:本站 来源:本站 日期:2020/12/28 11:19:58 人气:332

隔膜跳汰机

产品简介:★石城县一山矿山机械厂螺旋溜槽生产厂家, 隔膜跳汰机概况: 双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。 隔膜跳汰机是…

商品详情 技术支持 在线下单




隔膜跳汰机概况:


  双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。 隔膜跳汰机是固定筛子。适用于选别金属矿石,例如含钨、含金的砂矿,精选锡矿等,既可用于选细粒物料,也可用于选粗的物料,最大给矿粒度为6-8mm,但在选别砂矿的个别情况下,最大粒度为12mm。

  LTS300×450双斗隔膜跳汰机构由:机身、传动装置、分水器、隔膜和活栓等主要部分组成,机体有两个大小的跳机斗,每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动,使偏心轴上的连杆上下运动,与此连杆连接的摇臂也上下运动,摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动,进行跳汰。

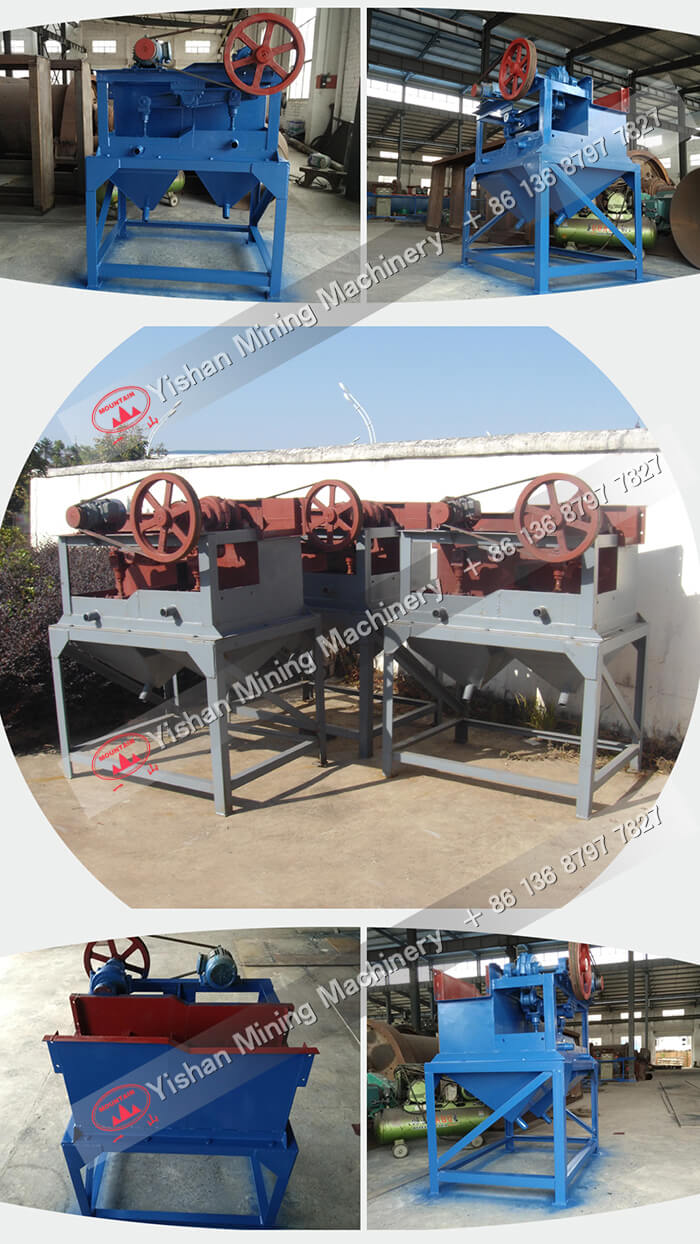

隔膜跳汰机

隔膜跳汰机结构及材质:

隔膜跳汰机结构



1-电动机; 2-传动部分; 3-分水器; 4-摇臂; 5-连杆; 6-胶隔膜;
7-跳汰室;8-隔膜室; 9-跳汰室; 10-机架; 11-排矿活栓


隔膜跳汰机规格及技术参数:

名称规格 室数 给矿粒度(毫米) 生产能力(吨/时) 冲程(毫米) 冲次(次/分) 补加水量(吨时) 电动机KW 重量(kg)
型号 功率
隔膜100×150
1 -3 0.018-0.6 - 420 - Y80L-4 0.55 130
双室隔膜300×450
2 -12 36 0-26 322 24 Y90S-4 1.1 745
下动型圆锥1000×1000 2 15 1025 0-26 200-350 60-80 Y100L-6 1.5 1700
下动式圆锥隔膜370×360 2 6 13 525 200-250 25 Y90S-4 1.1 240
工革梯形侧动
隔膜式跳汰机
3 -3 12.5-37.5 13-21 170-230 60-90 Y90S-4 1.1 2000
670×920
跳汰机
2 48 710 18-24 240-300 - - - -

TAGS:隔膜跳汰机厂家|隔膜跳汰机价格|隔膜跳汰机原理|江西隔膜跳汰机|云南隔膜跳汰机|湖南隔膜跳汰机 可按要求加工定做
